Tổng quan
- Sản phẩm sử dụng công nghệ sóng không dây Zigbee
- Có khả năng phát hiện và cảnh báo khói theo thời gian thực.
- Đèn Led trên thiết bị sẽ nháy đỏ liên tục kèm theo đó là phát tín hiệu còi cảnh báo khi phát hiện có đám cháy.
- Thiết bị được ứng dụng rộng rãi trong nhiều thể loại công trình từ nhà dân, quán bar, hội trường…

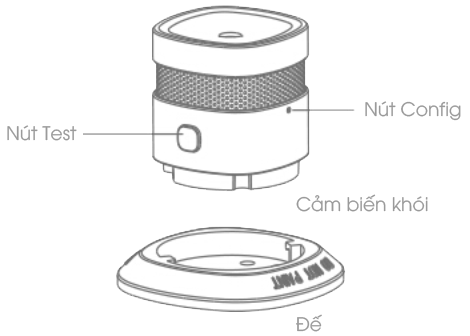

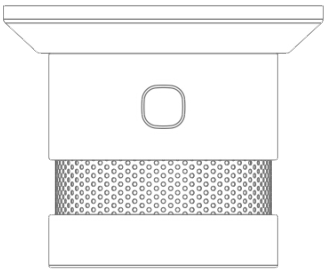

Cảm biến khói Heiman
Thông số kỹ thuật
| Điện áp hoạt động | 3V DC (Pin Lithium CR17335/CR123A) |
|---|---|
| Tuổi thọ pin | 3 – 5 năm |
| Âm lượng cảnh báo | >85 dbm/3m |
| Dung lượng pin | Lithium 450 mAh (4-5 tháng sử dụng/sạc) |
| Truyền thông | Zigbee |
| Phạm vi hoạt động sóng không dây | < 70m (Trong môi trường không vật cản) |
| Nhiệt độ hoạt động | -10 ℃ – 50 ℃ |
| Độ ẩm hoạt động | < 95% RH |
| Kích thước (DxRxC) | 60 x 60 x 49.2mm |
Lắp đặt thiết bị
Khuyến cáo

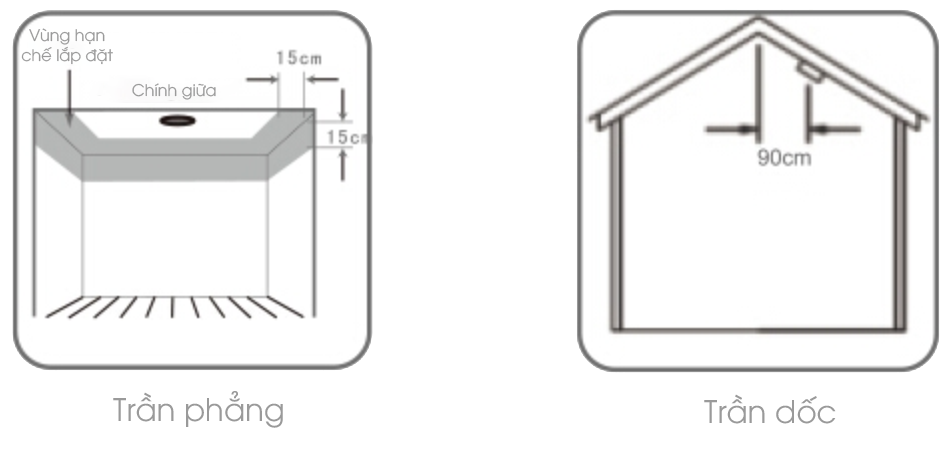

- Lắp đặt trên trần nhà phẳng:Vị trí phù hợp nhất để lắp cảm biến khói là ở chính giữa trần nhà, bởi khói, nhiệt và các vật liệu dễ cháy thường sẽ bốc lên trần nhà và lan dần sang hai bên. Để thiết bị cách xa đèn và các đồ vật tối thiểu là 30cm và cách xa tường/góc tường tối thiểu 15cm.
- Lắp đặt trên trần nhà dốc:Nếu như trần nhà dốc thì nên lắp đặt thiết bị cách xa trần nhà tối thiểu 90cm theo phương nằm ngang.
- Tránh để cảm biến khói ở khu vực có nhiều tiếng ồn hoặc bị ảnh hưởng bởi các sóng cao tần dễ gây nhiễu.
- Tránh lắp đặt sản phẩm ở khu vực có nhiệt độ cao, độ ẩm cao, nơi có khói dầu (VD: những vị trí như gần điều hòa, máy sưởi, aptomat, tủ điện…)
- Những vật liệu xây dựng có chứa dây hoặc lõi kim loại cũng có thể làm giảm khả năng thu phát sóng không dây (VD: tường bê tông cốt thép…).
Các bước lắp đặt

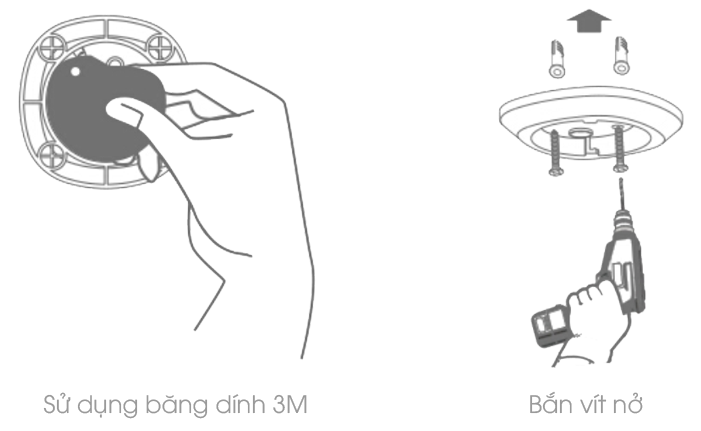

Có 2 cách để lắp đặt và cố định cảm biến:
- Cách 1: Gỡ bỏ miếng phủ trên băng dính 3M rồi dán trực tiếp đế của cảm biến lên trần.
Khi cố định cảm biến bằng băng dính 3M cần đảm bảo bề mặt lắp đặt phẳng, mịn, chắc chắn và khô ráo.
- Cách 2: Cố định đế của cảm biến lên trần bằng vít nở đi kèm.

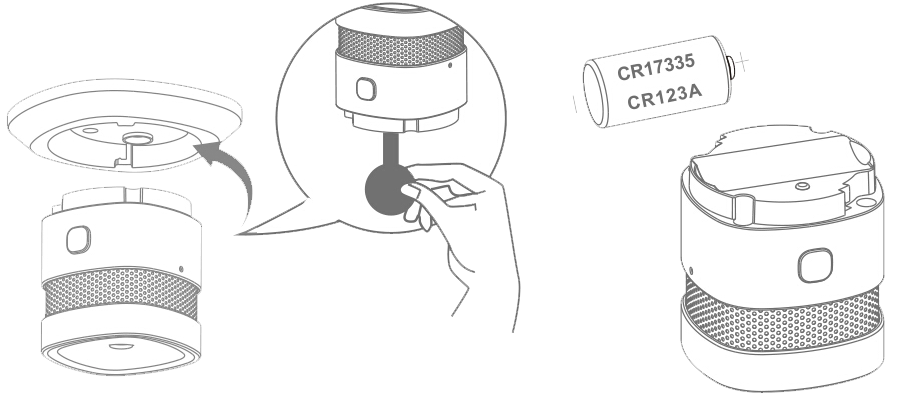

- Cấp nguồn cho thiết bị: Xoay cảm biến theo ngược chiều kim đồng hồ để tách phần đế giữ, sau đó gỡ bỏ miếng nhựa cách điện ở khu vực pin để cấp nguồn cho cảm biến.
Cài đặt thiết bị
Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.
Người dùng đăng nhập vào App Lumi Life => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Zigbee => Chọn “Gia nhập mạng”.
(Chi tiết xem cài đặt thiết bị)
Đồng thời đưa cảm biến về gần HC hoặc loại bỏ bớt vật cản giữa HC và cảm biến.
Thêm thiết bị: Tiếp theo người dùng sử dụng que sim để nhấn giữ nút Config trong vòng 5 giây để đưa cảm biến vào chế độ tìm kiếm mạng, lúc này đèn sẽ nháy nhanh với màu xanh lá (5 lần nháy/giây).
Gia nhập mạng thành công: Led sáng xanh lá trong vòng 3 giây sau đó tắt đi, đồng thời trên App sẽ hiển thị thiết bị trong giao diện thiết bị “Mới”.
Gia nhập mạng không thành công: Led nháy chậm với màu xanh lá (2 lần nháy/giây) trong vòng 3 giây sau đó sẽ tắt. Hoặc sau 60 giây mà không tìm thấy mạng của HC cảm biến cũng sẽ tự động dừng tìm kiếm mạng và Led cũng ngừng nháy xanh.

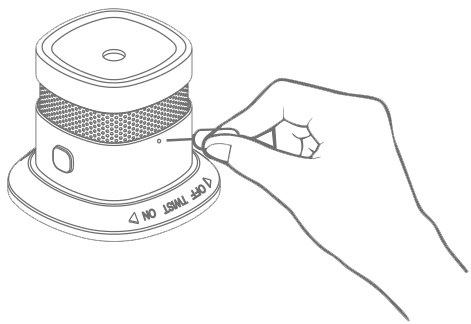

Ấn giữ Config 5 giây
Thiết bị gia nhập mạng thành công
- Trong lúc thiết bị đang tìm kiếm mạng, người dùng ấn nút Config một lần nữa, thiết bị sẽ dừng quá trình tìm mạng.
- Sau khi cảm biến gia nhập mạng thành công. Nếu người dùng nhấn giữ nút Config trong 5 giây, đèn Led sẽ sáng đỏ trong 2 giây rồi chuyển sang nháy trong 6 giây, sau đó cảm biến sẽ rời mạng.
- Nên cho cảm biến gia nhập mạng trước khi lắp đặt và cố định sản phẩm.
Các trạng thái của cảm biến
| Trạng thái | LED | Còi báo |
|---|---|---|
| Chế độ chờ | Mỗi 53 giây Led nháy đỏ 1 lần | Không |
| Test | Led nháy đỏ nhanh | kêu nhanh “Di-Di-Di” |
| Cảnh báo | Led nháy đỏ nhanh | kêu nhanh “Di-Di-Di” |
| Im lặng | Mỗi 10 giây Led nháy đỏ 1 lần | Không |
| Pin yếu | Led nháy đỏ 1 lần | Mỗi 53 giây kêu “Di” 1 lần |
| Lỗi | Mỗi 53 giây Led nháy đỏ nhanh 2 lần | Mỗi 53 giây kêu “Di-Di” 2 lần |
| Led | Trạng thái |
|---|---|
| Led xanh lá cây | – Nháy nhanh trong suốt quá trình tìm kiếm mạng (5 lần/giây) – Sáng xanh trong suốt 3 giây khi gia nhập mạng thành công – Nháy xanh chậm khi gia nhập mạng không thành công (2 lần/giây) |
FAQ
| Hiện tượng | Phân tích | Cách xử lý |
|---|---|---|
| Cấp nguồn và có báo động | Kiểm tra nơi lắp đặt có bị bụi và nhiều hơi nước không | Cấp lại nguồn sau khi đã vệ sinh lại khu vực lắp đặt |
| Cấp nguồn và có tiếng kêu “Di-Di” ngắn | Pin yếu | Thay pin |
| Còi báo phát tiếng kêu nhỏ | Pin yếu | Thay pin |
| Bấm nút Test nhưng không phát ra tiếng kêu | Pin yếu hoặc lắp sai cực của pin | Kiểm tra lại pin |
| Cảm biến báo offline trên App | – Kiểm tra khoảng cách giữa cảm biến và HC – Pin yếu |
– Có thể thêm Repeater Zigbee – Thu ngắn khoảng cách giữa cảm biến và HC sau đó ấn nút Test hoặc khởi động lại nguồn của cảm biến |
Chế độ Test

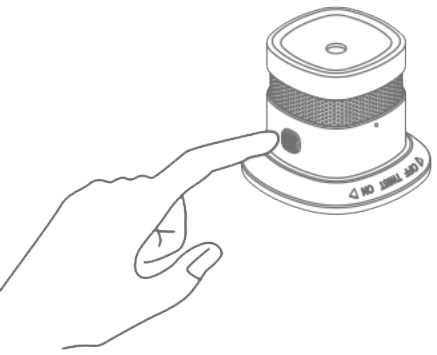

Ấn nút Test để kiểm tra tính năng báo động của cảm biến, việc kiểm tra nên thực hiện định kì một tháng một lần. Không nên test cảm biến trực tiếp với lửa.
Bảo trì sản phẩm
- Ấn nút Test trên thiết bị để kiểm tra định kỳ hàng tháng sau khi đã đưa vào sử dụng. Đổi trả hoặc gửi bảo hành trong trường hợp thiết bị lỗi (VD: Còi báo không kêu, Led không sáng…)
- Tuổi thọ pin thường từ 3 → 5 năm, tuy nhiên có thể sẽ ngắn hơn trong điều kiện môi trường khắc nghiệt như độ ẩm, nhiệt độ cao.
- Thay pin khi có cảnh báo pin yếu.
- Nên thay pin mới sau những lần mà cảm biến đã phát hiện báo khói, báo cháy thật sự.
